Sauvegarde par flux de données dans plusieurs fichiers IFC

Le flux de données Enregistrer dans plusieurs fichiers IFC permet aux utilisateurs de diviser le modèle en plusieurs fichiers IFC. Chaque fichier ne contiendra que des objets partageant une valeur de propriété spécifique — comme l’étage de construction, l’attribution de couches ou toute autre propriété textuelle. Les fichiers sont nommés automatiquement, et les utilisateurs peuvent définir un préfixe commun pour eux. Les utilisateurs peuvent également choisir parmi deux modes d’exportation prédéfinis et inclure éventuellement les informations du modèle source dans les objets.

Ce flux de données peut être utilisé si plusieurs fichiers IFC doivent être créés.

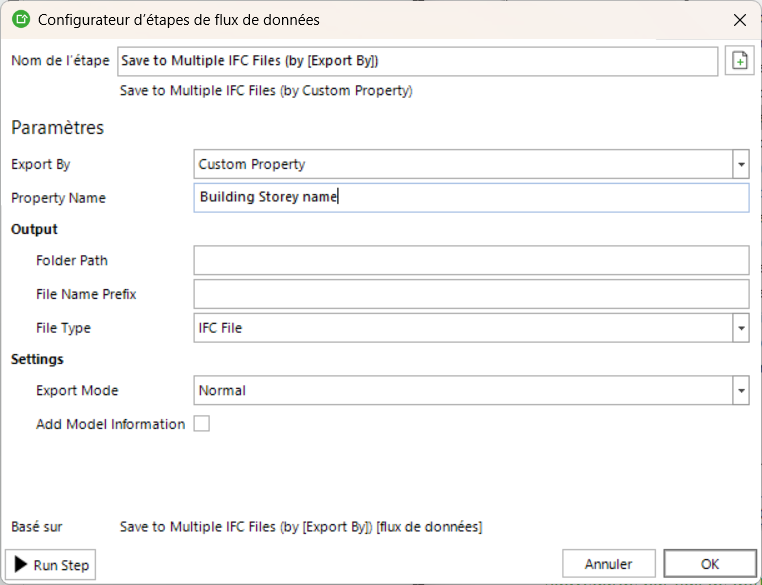

Paramètres

Nom de l’étape

Le nom de l’étape de flux de données. Un nom dynamique sera généré automatiquement en fonction de la configuration, mais vous pouvez aussi le remplacer manuellement.

Exportation par (Export By)

Sélectionnez l’une des propriétés couramment utilisées ou définissez une propriété personnalisée.

Nom de la propriété (Property Name)

Le nom du bien utilisé pour l’exportation. Visible uniquement si la Propriété personnalisée est sélectionnée dans le paramètre Export Par.

Chemin de dossier

Le chemin vers le dossier où les fichiers IFC résultants seront sauvegardés.

Préfixe de nom de fichier

Le préfixe utilisé dans le nom du fichier. Le format du nom de fichier est « préfixe <nom de fichier > - <valeur de propriété> ».

Type de fichier

Sélectionnez soit IFC soit IFC Fichier Zip.

Mode d’exportation

Paramètres d’exportation prédéfinis qui affectent l’interopérabilité et la taille du fichier IFC résultant. Il est recommandé d’utiliser le mode sans échec uniquement si vous rencontrez des difficultés pour importer le fichier résultant dans une autre application. Ce mode écrit la géométrie des objets dans un format (c’est-à-dire BREP) que toutes les applications compatibles IFC devraient supporter, mais l’inconvénient est que la taille du modèle augmente considérablement.

Ajouter des informations de modèle

L’option ajoute le nom du modèle source et les informations de temps à tous les objets. Ces informations peuvent être utilisées dans le modèle fusionné pour identifier des objets provenant de différents modèles sources.
